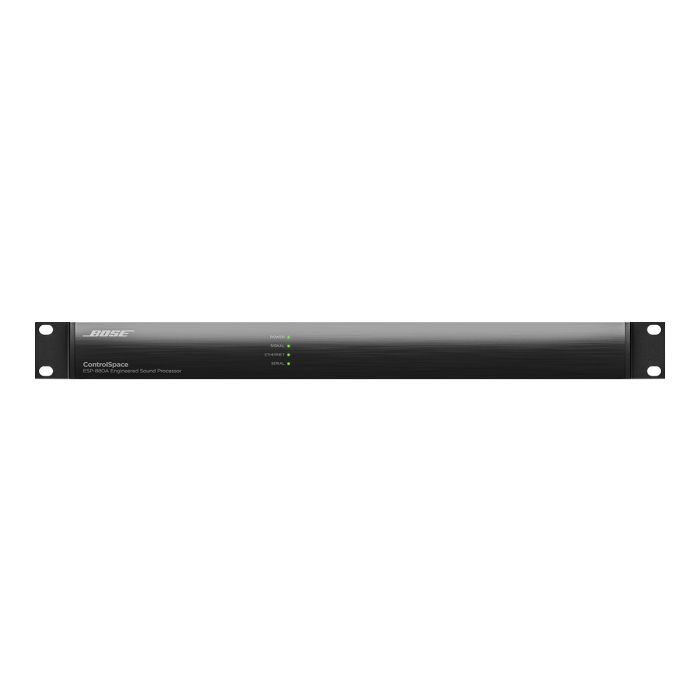

ControlSpace ESP-880A engineered sound processor

ControlSpace ESP-880A โปรเซสเซอร์ระบบเสียงแบบ Open Architecture สำหรับงานติดตั้งทุกขนาด
ESP-880A จาก Bose Professional คือ DSP แบบ Open-Architecture ที่ออกแบบมาให้รองรับการใช้งานหลากหลาย ตั้งแต่ ระบบขนาดเล็กแบบ Standalone ไปจนถึง ระบบขนาดใหญ่ที่เชื่อมต่อผ่านเครือข่ายมาพร้อมกับ:8 อินพุต / 8 เอาต์พุต แบบแอนะล็อก (8×8 Analog I/O)เอาต์พุต AmpLink สำหรับเชื่อมต่อกับแอมป์ของ Bose Professionalการแปลงสัญญาณเสียงความละเอียดสูง 48 kHz / 24-bitระบบประมวลผลสัญญาณดิจิทัลขั้นสูง (Advanced DSP)ออกแบบมาเพื่อให้ได้ คุณภาพเสียงแม่นยำ, ค่าหน่วงเวลาต่ำ (Low-Latency) และ เสียงรบกวนต่ำเป็นพิเศษ (Ultra-Low Noise)
เหมาะสำหรับทั้งงานระบบเสียงทั่วไปและระบบเสียงมืออาชีพที่ต้องการความเสถียรและคุณภาพสูงการเชื่อมต่อภายในตัวเครื่อง (Onboard Connectivity)ESP-880A มาพร้อมการเชื่อมต่อที่ครบครัน ได้แก่:  พอร์ต Ethernet ด้านหลัง สำหรับการตั้งค่าและควบคุมระบบ
            พอร์ต RS-232
            อินพุตควบคุม 5 ช่อง และ เอาต์พุตควบคุม 5 ช่อง
            พอร์ต AmpLink แบบ 8 แชนแนล สำหรับส่งสัญญาณเสียงดิจิทัลไปยังเพาเวอร์แอมป์ของ Bose Professional
            รองรับการทำงานร่วมกับระบบควบคุมมาตรฐานในอุตสาหกรรม เช่น Crestron และ AMX
            รวมถึงสามารถใช้งานร่วมกับอุปกรณ์ควบคุมสำหรับผู้ใช้งานปลายทางของ Bose Professional ได้ เช่น:

            ControlCenter (ดิจิทัลโซนคอนโทรลเลอร์)
            แอป ControlSpace Remote (ใช้งานผ่านมือถือและแท็บเล็ต)


คุณสามารถตั้งค่าและควบคุม ESP-880A ได้ผ่านซอฟต์แวร์ ControlSpace Designer จาก Bose Professional ซึ่งมาพร้อมโมดูลการประมวลผลสัญญาณหลากหลายชนิด เช่น

 Automatic Mic Mixer (ระบบผสมเสียงไมค์อัตโนมัติ)
Predictive Feedback Suppressor (ลดเสียงหวีดล่วงหน้า)
Room Combiner (รวม-แยกห้องประชุม)
EQ แบบกราฟิกและพาราเมตริกหลายแบนด์
ไลบรารีลำโพงของ Bose Professional
Signal Generator, Router, Mixer, AGC, Ducker, Gate, Compressor, Source Selector และ Delay
ทั้งหมดนี้ช่วยเพิ่มขีดความสามารถของระบบเสียงติดตั้งให้ทำงานได้อย่าง หลากหลาย ครอบคลุม และยืดหยุ่น

ผู้ใช้งานสามารถ โปรแกรมระบบควบคุมและเหตุการณ์อัตโนมัติ ได้ในรูปแบบกราฟิกที่เข้าใจง่าย ลดความซับซ้อนในการใช้งานหน้างาน และเพิ่มความแม่นยำ

ด้วย ControlSpace Designer คุณสามารถออกแบบระบบเสียงทั้งระบบ — ครอบคลุมหลายอุปกรณ์ — ตั้งค่า, มอนิเตอร์, และจูนระบบแบบ Live ได้ครบในที่เดียว
ช่วย ประหยัดเวลาในการออกแบบระบบ และตอบโจทย์ลูกค้าได้อย่างมีประสิทธิภาพ



FEATURES

• High-quality analog circuitry offers both mic and line-level I/O, operates with ultra-low noise and 115 dB dynamic range
• Advanced digital signal processing supports audio at 48 kHz sample rate/24-bit, uses a floating-point open architecture DSP and operates at low latencies for sound system precision
• Integrated AmpLink output connection uses standard Cat 5 cables to send up to 8 channels of low-latency, uncompressed digital audio to compatible Bose Professional amplifiers
• ControlSpace Designer software enables a large set of signal processing modules, such as automatic mic mixers, predictive feedback suppressors, room combiners, multiband graphic and parametric EQs, loudspeaker libraries, signal generators, routers, mixers, AGCs, duckers, gates, compressors, source selectors and delays
• A variety of control options — ControlSpace ESP products are compatible with programmable Bose Professional CC-64 controller, ControlCenter zone controllers and ControlSpace Remote clients
• Supports industry-standard control systems using a comprehensive serial protocol through onboard RS-232 and Ethernet ports, with available drivers for AMX and Crestron-based systems



SPECS

Technical Specification
          AMPLIFICATION

Channel Separation (Crosstalk) < -105 dB at +4 dBu, 1 kHz input signal	Dynamic Range > 115 dB, A-weighted, 20 Hz – 20 kHz, analog through
Frequency Response 20 Hz – 20 kHz (+0.3 dB/-0.1 dB)	THD+N 0.002% at +4 dBu (A-weighted, 20 Hz – 20 kHz)



ACOUSTIC ECHO CANCELATION (AEC)

AEC-Enabled No



AUDIO INPUTS, ANALOG

Input Channels 8 balanced, mic/line	Connectors (4) 6-pin Euroblock, 3.81 mm
Equivalent Input Noise < -119 dBu at 64 dB gain (150 Ω input, 22 Hz – 20 kHz)	Sensitivity Options 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB, pre-gain
Input Impedance 12 kΩ at 1 kHz, with or without phantom power	Maximum Input Level +24 dBu
Phantom Power 48 VDC, 10 mA, selectable per input



AUDIO INPUTS/OUTPUTS, DIGITAL

Channels 8 AmpLink out	Connectors (1) RJ-45 AmpLink out
Type AmpLink (output)



AUDIO OUTPUTS, ANALOG

Channels 8 balanced, line	Connectors (4) 6-pin Euroblock, 3.81 mm
Maximum Output Level +24 dBu	Output Impedance 66 Ω



COMPLIANCE

EN 54-24 Certified No



CONTROL INPUTS

Inputs (Control) (5) analog/digital, 6-pin Euroblock, 3.81 mm / (1) serial RS-232, DB9M / (1) ControlCenter CC-16, 3-pin Euroblock, 3.81 mm	Voltage Range, Analog 0 V – 3.3 V (5 V maximum)
Digital Input Voltage 0 V – 3.3 V (1.6 V threshold)



CONTROL OUTPUTS

Outputs (Control) (5) digital, 6-pin Euroblock, 3.81 mm	Output Current 10 mA source, 100 mA sink (24 VDC maximum external supply voltage)
Output Voltage High: 8 V (open circuit), 2.5 V at 10 mA / Low: < 1 V at 100 mA, push-pull



ELECTRICAL

Mains Connector IEC 60320-C14 inlet	Mains Voltage 85–264 VAC, 50/60 Hz
AC Power Consumption < 37 VA typical, over all mains voltages	Power Dissipation 22 W (75 BTU/hr, 19 kcal/hr)



GENERAL

Software Applications ControlSpace Designer (Windows)

Computer Interface Connection RJ-45 (Ethernet, 100 Mbps)



INDICATORS AND CONTROLS

LED Status Indicators (1) power/status LED, (1) input/output signal LED, (1) Ethernet LED, (1) serial control LED



INTEGRATED DSP

Delay 43 s	A/D and D/A Converters 48 kHz / 24-bit
Audio Latency 860 μs, analog input to analog output	DSP-Enabled Yes
Maximum Calculation 3.6 GIPS / 2.7 GFLOPS	Signal Processor/CPU 32-bit fixed/floating-point DSP + Arm 456 MHz processor
Sample Rate / Bit Depth 48 kHz / 24-bit



PHYSICAL

Colors Black	Cooling System Active, side-venting
Suspension/Mounting Standard rack ears	Operating Temperature Range 0 °C to 40 °C (32 °F to 104 °F)
Product Dimensions (H×W×D) 1.7 in × 19.0 in × 8.5 in (44 mm × 483 mm × 215 mm)	Net Weight 5.7 lb (2.6 kg)
Rack Spaces 1RU
