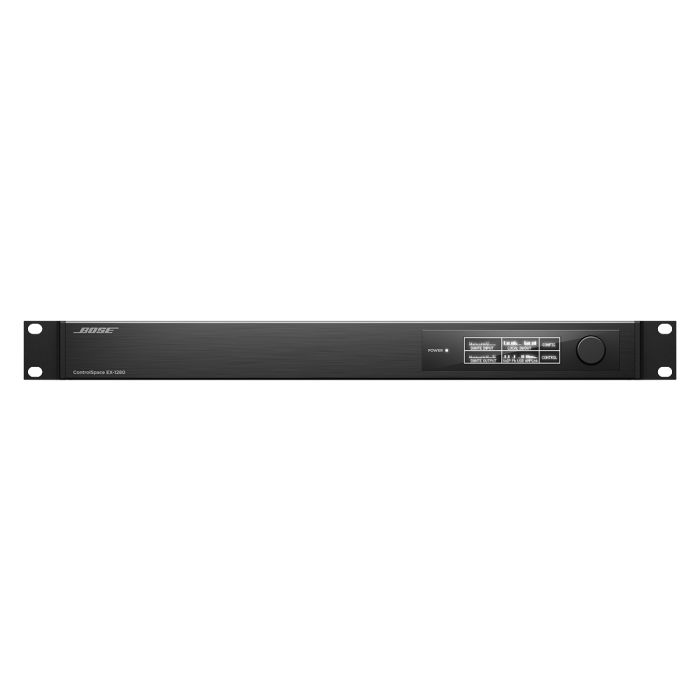

ControlSpace EX-1280 digital signal processor
ControlSpace EX-1280 digital signal processor
ControlSpace EX-1280 โปรเซสเซอร์สัญญาณดิจิทัลสำหรับงานประมวลผลเสียงทั่วไปEX-1280 จาก Bose Professional คือ DSP แบบ Open-Architecture ที่ออกแบบมาในขนาด 1U (Rack Unit เดียว) แข็งแรง ทนทาน เหมาะสำหรับงานติดตั้งระบบเสียงทั่วไปที่ต้องการความยืดหยุ่นและคุณภาพระดับมืออาชีพ
มาพร้อมอินพุต/เอาต์พุตที่หลากหลาย เพื่อรองรับการใช้งานที่หลากหลาย:
- 12 อินพุตไมค์/ไลน์แบบแอนะล็อก
- 8 เอาต์พุตแอนะล็อก
- เอาต์พุตแบบ AmpLink สำหรับเชื่อมต่อกับแอมป์ของ Bose
- การเชื่อมต่อ Dante® แบบ 64×64 ชาแนล
- การตั้งค่าระบบสามารถทำได้อย่างรวดเร็วและแม่นยำผ่านซอฟต์แวร์ ControlSpace Designer ด้วยอินเทอร์เฟซแบบลากและวาง (Drag-and-Drop)
- ช่วยลดเวลาการติดตั้ง และเพิ่มความยืดหยุ่นให้กับระบบเสียงของคุณในทุกโปรเจกต์
FEATURES
- Open-architecture, 1RU design built for general-purpose and PA applications
- USB connection facilitates easy integration with PC audio sources
- Dante audio networking supports 64 × 64 audio channels for connection to other Dante-enabled products, including native Dante-integrated microphones, amplifiers, mixers, and endpoints
- AmpLink output provides 8 channels of uncompressed, low-latency digital audio to AmpLink-equipped Bose Professional amplifiers
- Front-panel interface features a large OLED display and rotary encoder for setting network parameters and monitoring channel activity
- GPIO (5 in/5 out) and Serial for interfacing with external devices and control systems
SPECS
Technical Specification
AMPLIFICATION
Channel Separation (Crosstalk)
< -105 dB at +4 dBu, 1 kHz input signal
Dynamic Range
> 115 dB, A-weighted, 20 Hz – 20 kHz, analog input to analog output
Frequency Response
18 Hz – 20 kHz (+0.8 dB/-0.2 dB), 1 kHz reference
THD+N
< 0.003% at +4 dBu (A-weighted, 20 Hz – 18 kHz) / < 0.01% at +44 dBu (A-weighted, 20 Hz – 18 kHz)
ACOUSTIC ECHO CANCELATION (AEC)
AEC-Enabled
No
AUDIO INPUTS, ANALOG
Input Channels
12 balanced, mic/line
Connectors
(1) 6-pin Euroblock, 3.81 mm, detachable
Equivalent Input Noise
-118 dB at 44 dB gain
Sensitivity Options
0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
Input Impedance
12 kΩ at 1 kHz, with or without phantom power
Maximum Input Level
+24 dBu
Phantom Power
48 VDC, 10 mA, software-selectable per input
AUDIO INPUTS/OUTPUTS, DIGITAL
Channels
64 Dante in × 64 Dante out, primary/secondary / 8 AmpLink out
Connectors
(2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
Type
Dante (input/output), AmpLink (output)
AUDIO OUTPUTS, ANALOG
Channels
8 balanced, line
Connectors
(6) 6-pin Euroblock, 3.81 mm
Maximum Output Level
+24 dBu
Output Impedance
200 Ω
COMPLIANCE
Safety
UL60065 (8th edition), CAN/CSA-C22.2 No.60065 (8th edition), IEC/EN60065 (8th edition), UL62368-1 (2nd edition), CAN/CSA-C22.2 No. 62368-1-14 (2nd edition), IEC/EN 62368-1 (2nd edition)
EN 54-24 Certified
No
EMC
EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC Part 15B Class A, AS/NZS CISPR 32:2015, ICES-003 Class A, CISPR13
CONTROL INPUTS
Voltage Range, Analog
0 V – 3.3 V (5 V maximum)
Digital Input Voltage
0 V – 3.3 V (1.6 V threshold)
CONTROL OUTPUTS
Outputs (Control)
(5) digital, 6-pin Euroblock, 3.81 mm, detachable
Output Voltage
High: 8 V (open circuit), 2.5 V at 10 mA / Low: < 1 V at 100 mA, push-pull
ELECTRICAL
Mains Connector
IEC 60320-C14 inlet
Mains Voltage
85–264 VAC, 50/60 Hz
AC Power Consumption
35 W typical at 104 °F (40 °C) ambient
Power Dissipation
60 W (205 BTU/hr, 52 kcal/hr)
GENERAL
Software Applications
ControlSpace Designer 5.5 or later (Windows)
Computer Interface Connection
RJ-45 (Dante), through network router or switch
INDICATORS AND CONTROLS
Display
256 × 64 OLED
LED Status Indicators
(1) power/status LED
INTEGRATED DSP
Delay
43 s
A/D and D/A Converters
48 kHz / 24-bit
Audio Latency
1.05 ms, analog input to analog output
DSP-Enabled
Yes
Maximum Calculation
3.6 GIPS / 2.7 GFLOPS
Signal Processor/CPU
32-bit fixed/floating-point DSP 456 MHz/Arm Cortex-A8 600 MHz processor
Sample Rate / Bit Depth
48 kHz / 24-bit
PHYSICAL
Colors
Black
Cooling System
2 variable-speed side-venting fans
Suspension/Mounting
Standard rack ears
Operating Temperature Range
0 °C to 40 °C (32 °F to 104 °F)
Product Dimensions (H×W×D)
1.7 in × 19.0 in × 11.1 in (44 mm × 483 mm × 282 mm)
Net Weight
7.1 lb (3.2 kg)
Rack Spaces
1RU
