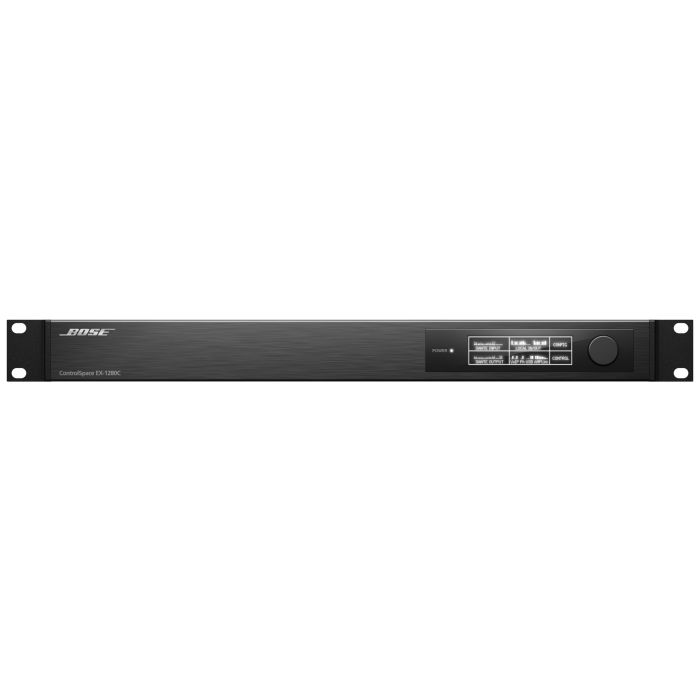

ControlSpace EX-1280C conferencing sound processor

ControlSpace EX-1280 โปรเซสเซอร์สัญญาณดิจิทัลสำหรับงานประมวลผลเสียงทั่วไปEX-1280 จาก Bose Professional คือ DSP แบบ Open-Architecture ที่ออกแบบมาในขนาด 1U (Rack Unit เดียว) แข็งแรง ทนทาน เหมาะสำหรับงานติดตั้งระบบเสียงทั่วไปที่ต้องการความยืดหยุ่นและคุณภาพระดับมืออาชีพมาพร้อมอินพุต/เอาต์พุตที่หลากหลาย เพื่อรองรับการใช้งานที่หลากหลาย:

• 12 อินพุตไมค์/ไลน์แบบแอนะล็อก
• 8 เอาต์พุตแอนะล็อก
• เอาต์พุตแบบ AmpLink สำหรับเชื่อมต่อกับแอมป์ของ Bose
• การเชื่อมต่อ Dante® แบบ 64×64 ชาแนล
• การตั้งค่าระบบสามารถทำได้อย่างรวดเร็วและแม่นยำผ่านซอฟต์แวร์ ControlSpace Designer ด้วยอินเทอร์เฟซแบบลากและวาง (Drag-and-Drop)
• ช่วยลดเวลาการติดตั้ง และเพิ่มความยืดหยุ่นให้กับระบบเสียงของคุณในทุกโปรเจกต์



FEATURES

• All-in-one design supports simultaneous VoIP, PSTN and USB soft codecs in a single 1RU model.
• 12 acoustic echo cancellers (AEC) route to both analog and Dante inputs; multiple references allow one EX-1280C processor to support multiple rooms or AEC-sharing across multiple processors.
• Adaptable noise cancellation on each AEC channel; non-linear processing and comfort noise to enhance the clarity and intelligibility of meetings.
• 2-line VoIP with an internal web interface allowing IT personnel to configure VoIP parameters without design file access or integrator involvement.
• PSTN connection (RJ-11) for worldwide POTS/analog telephone systems.
• USB connection facilitates easy integration with PC soft codecs.
• Dante audio networking supports 64 × 64 audio channels for connection to other Dante-enabled products, including native Dante-integrated microphones.
• AmpLink port provides 8 channels of uncompressed, low-latency digital audio to AmpLink-equipped Bose Professional amplifiers.
• Front-panel interface features large OLED display and rotary encoder for setting network parameters and monitoring channel activity.
• GPIO (5 in/5 out) for external connections including microphone pushbuttons or driving microphone LEDs.



SPECS

Technical Specification
          AMPLIFICATION



Channel Separation (Crosstalk) < -105 dB at +4 dBu, 1 kHz input signal	Dynamic Range > 115 dB, A-weighted, 20 Hz – 20 kHz, analog input to analog output
Frequency Response 20 Hz – 20 kHz (+0.3 dB/-0.1 dB)	THD+N 0.002% at +4 dBu (A-weighted, 20 Hz – 20 kHz)



ACOUSTIC ECHO CANCELATION (AEC)

AEC-Enabled Yes	Channels 12
Latency 50 ms	Noise Reduction 32 dB
References 4	Tail Length 480 ms



AUDIO INPUTS, ANALOG

Input Channels 12 balanced, mic/line	Connectors (1) 6-pin Euroblock, 3.81 mm, detachable
Equivalent Input Noise -118 dB at 44 dB gain	Sensitivity Options 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
Input Impedance 12 kΩ at 1 kHz, with or without phantom power	Maximum Input Level +24 dBu
Phantom Power 48 VDC, 10 mA, software-selectable per input



AUDIO INPUTS/OUTPUTS, DIGITAL

Channels 64 Dante in × 64 Dante out, primary/secondary / 8 AmpLink out	Connectors (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
Type Dante (input/output), AmpLink (output)



AUDIO OUTPUTS, ANALOG

Channels 8 balanced, line	Connectors (6) 6-pin Euroblock, 3.81 mm
Maximum Output Level +24 dBu	Output Impedance 200 Ω



COMPLIANCE

Safety UL60065 (8th edition), CAN/CSA-C22.2 No.60065 (8th edition), IEC/EN60065 (8th edition)	EN 54-24 Certified No
EMC EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55103-2:2009, FCC Part 15B Class A, ICES-003 Class A, CNS13439, GB13837, GB17625.1, GB17625.2 25.2, CISPR13



CONTROL INPUTS

Voltage Range, Analog 0 V – 3.3 V (5 V maximum)

Digital Input Voltage 0 V – 3.3 V (1.6 V threshold)



CONTROL OUTPUTS

Outputs (Control) (5) digital, 6-pin Euroblock, 3.81 mm, detachable

Output Voltage High: 8 V (open circuit), 2.5 V at 10 mA / Low: < 1 V at 100 mA, push-pull



COMMUNICATION PORTS

PSTN RJ-11, 1 line, Tx/Rx (transmit/receive)	USB Micro-B type, stereo in/out
VoIP RJ-45, 2 lines



ELECTRICAL

Mains Connector IEC 60320-C14 inlet	Mains Voltage 85–264 VAC, 50/60 Hz
AC Power Consumption 35 W typical at 104 °F (40 °C) ambient	Power Dissipation 60 W (205 BTU/hr, 52 kcal/hr)



GENERAL

Software Applications ControlSpace Designer 5.5 or later (Windows)

Computer Interface Connection RJ-45 (Dante), through network router or switch



INDICATORS AND CONTROLS

Display 256 × 64 OLED

LED Status Indicators (1) power/status LED



INTEGRATED DSP

Delay 43 s	A/D and D/A Converters 48 kHz / 24-bit
Audio Latency 1.05 ms, analog input to analog output without AEC	DSP-Enabled Yes
Maximum Calculation 3.6 GIPS / 2.7 GFLOPS	Signal Processor/CPU 32-bit fixed/floating-point DSP 456 MHz/Arm Cortex-A8 600 MHz processor
Sample Rate / Bit Depth 48 kHz / 24-bit



PHYSICAL

Colors Black	Cooling System 2 variable-speed side-venting fans
Suspension/Mounting Standard rack ears	Operating Temperature Range 0 °C to 40 °C (32 °F to 104 °F)
Product Dimensions (H×W×D) 1.7 in × 19.0 in × 11.1 in (44 mm × 483 mm × 282 mm)	Net Weight 7.3 lb (3.6 kg)
Rack Spaces 1RU
