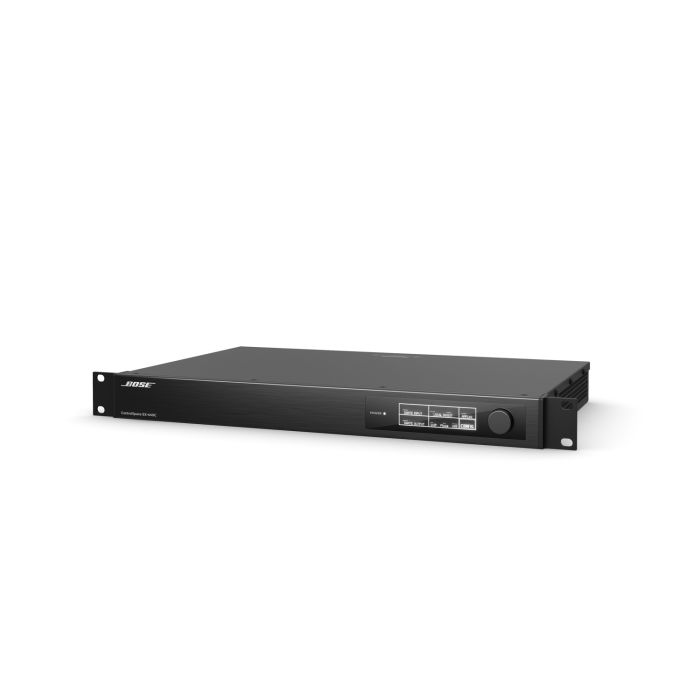

ControlSpace EX-440C conferencing sound processor

ControlSpace EX-440C โปรเซสเซอร์เสียงสำหรับระบบประชุมแบบ All-in-One สำหรับห้องประชุมขนาดเล็กถึงกลาง
EX-440C จาก Bose Professional คือโปรเซสเซอร์สำหรับระบบประชุมที่ออกแบบมาในรูปแบบ Open-Architecture แบบ All-in-One เหมาะสำหรับห้องประชุมขนาดเล็กถึงขนาดกลาง ที่ต้องการการประมวลผลเสียงและการผนวกรวมไมโครโฟนคุณภาพสูง

รองรับการเชื่อมต่อที่หลากหลายและยืดหยุ่น:

• 4 อินพุตไมค์/ไลน์แบบแอนะล็อก
• 4 เอาต์พุตแอนะล็อก
• ระบบโทรศัพท์ VoIP และ PSTN ในตัว
• เชื่อมต่อ USB Audio สำหรับการประชุมผ่านคอมพิวเตอร์
• เอาต์พุตแบบ AmpLink สำหรับเชื่อมต่อกับแอมป์ Bose
• 8 แชนแนล Acoustic Echo Canceller (AEC)
• การเชื่อมต่อ Dante® แบบ 16×16
• สามารถตั้งค่าได้อย่างรวดเร็วผ่านซอฟต์แวร์ ControlSpace Designer ด้วยการลากและวาง (Drag-and-Drop)
• ช่วยลดเวลาในการติดตั้ง และเพิ่มความแม่นยำในการออกแบบระบบเสียงสำหรับห้องประชุม



FEATURES

• All-in-one design supports simultaneous VoIP, PSTN, and USB soft codecs in a single, 1RU model
• 8-channel advanced AEC with multiple references, routable to both analog and Dante inputs
• Adaptable noise cancellation on each AEC channel; non-linear processing and comfort noise to enhance the clarity and intelligibility of meetings
• Single-line VoIP with an internal web interface, allowing IT personnel to configure VoIP parameters without design file access or integrator involvement

• PSTN (RJ-11) connection for worldwide POTS/analog telephone systems
• USB connection facilitates easy integration with all soft codecs
• Dante audio networking includes 16 × 16 audio channels for connection to other Dante-enabled products, including native Dante-integrated microphones and amplifiers
• AmpLink port provides 4 channels of uncompressed, low-latency digital audio to AmpLink-equipped Bose Professional amplifiers



SPECS

Technical Specification
       AMPLIFICATION

Channel Separation (Crosstalk) < -105 dB at +4 dBu, 1 kHz input signal	Dynamic Range > 115 dB, A-weighted, 20 Hz – 18 kHz, analog input to analog output
Frequency Response 18 Hz – 20 kHz (+0.8 dB/-0.2 dB), 1 kHz reference	THD+N < 0.003% at +4 dBu (A-weighted, 20 Hz – 18 kHz) / < 0.01% at +44 dBu (A-weighted, 20 Hz – 18 kHz)



ACOUSTIC ECHO CANCELATION (AEC)

AEC-Enabled Yes	Channels 8
Latency 50 ms	Noise Reduction 32 dB
References 4	Tail Length 480 ms



AUDIO INPUTS, ANALOG

Input Channels 4 balanced, mic/line	Connectors (1) 6-pin Euroblock, 3.81 mm, detachable
Equivalent Input Noise -118 dB at 44 dB gain	Sensitivity Options 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
Input Impedance 12 kΩ at 1 kHz, with or without phantom power	Maximum Input Level +24 dBu
Phantom Power 48 VDC, 10 mA, software-selectable per input



AUDIO INPUTS/OUTPUTS, DIGITAL

Channels 16 Dante in × 16 Dante out, primary/secondary / 4 AmpLink out	Connectors (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
Type Dante (input/output), AmpLink (output)



AUDIO OUTPUTS, ANALOG

Channels 4 balanced, line	Connectors (2) 6-pin Euroblock, 3.81 mm
Maximum Output Level +24 dBu	Output Impedance 200 Ω



COMPLIANCE


Safety UL60065 (8th edition), CAN/CSA-C22.2 No.60065 (8th edition), IEC/EN60065 (8th edition), UL62368-1 (2nd edition), CAN/CSA-C22.2 No. 62368-1-14 (2nd edition), IEC/EN 62368-1 (2nd edition)	EN 54-24 Certified No
EMC EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC Part 15B Class A, AS/NZS CISPR 32:2015, ICES-003 Class A, CISPR13



CONTROL INPUTS

Inputs (Control) (1) analog/digital, 2-pin Euroblock, 3.81 mm / (1) serial RS-232, 3-pin Euroblock, 3.81 mm	Voltage Range, Analog 0 V – 3.3 V (5 V maximum)
Digital Input Voltage 0 V – 3.3 V (1.6 V threshold)



CONTROL OUTPUTS

COMMUNICATION PORTS

PSTN RJ-11, 1 line, Tx/Rx (transmit/receive)	USB Micro-B type, stereo in/out, HID support
VoIP RJ-45, 1 line



ELECTRICAL

Mains Connector IEC 60320-C14 inlet	Mains Voltage 85–264 VAC, 50/60 Hz
AC Power Consumption 35 W typical at 104 °F (40 °C) ambient	Power Dissipation 60 W (205 BTU/hr, 52 kcal/hr)



GENERAL

Software Applications ControlSpace Designer 5.5 or later (Windows)

Computer Interface Connection RJ-45 (Dante), through network router or switch



INDICATORS AND CONTROLS

Display 256 × 64 OLED

LED Status Indicators (1) power/status LED



INTEGRATED DSP

Delay 43 s	A/D and D/A Converters 48 kHz / 24-bit
Audio Latency 1.05 ms, analog input to analog output without AEC	DSP-Enabled Yes
Maximum Calculation 3.6 GIPS / 2.7 GFLOPS	Signal Processor/CPU 32-bit fixed/floating-point DSP 456 MHz/Arm Cortex-A8 600 MHz processor
Sample Rate / Bit Depth 48 kHz / 24-bit



PHYSICAL

Colors Black	Cooling System 2 variable-speed side-venting fans
Suspension/Mounting Standard rack ears	Operating Temperature Range 0 °C to 40 °C (32 ° F to 104 °F)
Product Dimensions (H×W×D) 1.7 in × 19.0 in × 11.1 in (44 mm × 483 mm × 282 mm)	Net Weight 7.1 lb (3.2 kg)
Rack Spaces 1RU
